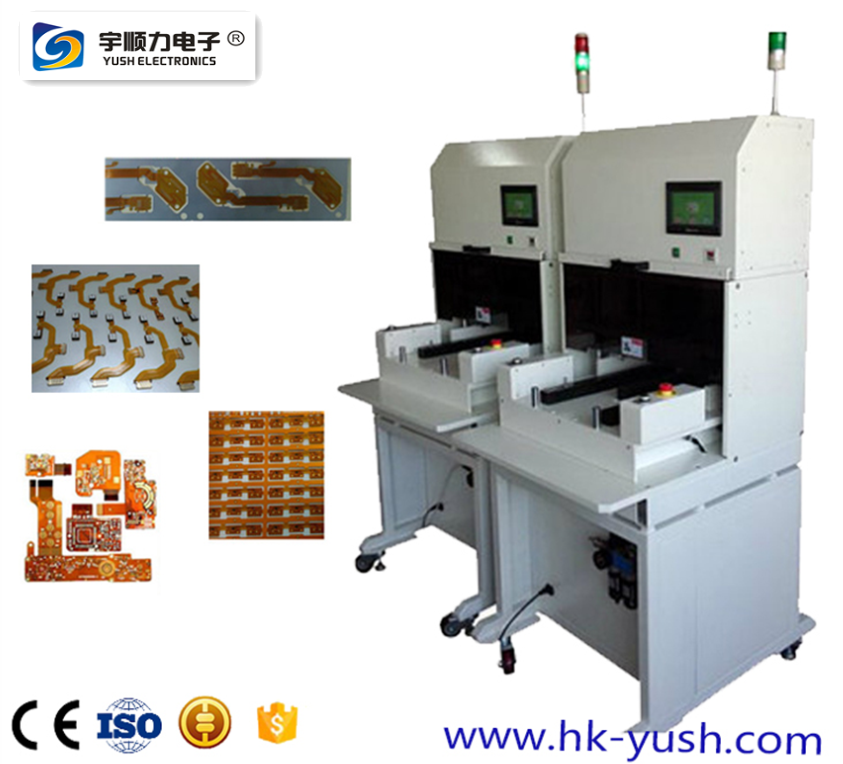

伺服液压冲床分板机-YSPE-30/80T

1. 产品详情


2.


3. 伺服油压冲压分板机机器型号: YSPE-30/80T/机器规格

4. 型号YSPE-30/80                     工作方式 伺服油压式

5. 工作气压  0.5-0.7Mpa               工作电压380V

6. 机器重量1300KG                     机器尺寸1500*1200*2300(LxWxHmm)

7. 放板面积400*400                    出力机器尺寸80吨1500*1200*2300

8.





FPC裁切机  FPC精密裁切机

1. 冲切半成品PCB、 FPC、铝基板效率。

2. 微电脑控制，中英文人机交换界面。

3. 结构设计紧凑，刚性强，便于操作及安全使用。

4. 冲压高度可任意设定。

5. 下模自动进出，取放产品方便，成品可落入抽屉。

6. 将切板时产生的内应力降低并且避免锡裂。



   描述:

   设备压力显示，应显示实测值。

   设备压力在触摸屏内可自己设定,进入压力调整界面时需要非操作员密码解锁才可调整参数描述手工上料处有安全保护装置要求人工上料区域安装安全光栅。

   控制系统：

   (1)采用PLC可编程控制器+触模屏控制全操作过程，既可自动操作，也可手动操作，

   (2)异常情况紧急别停，并设声光报警。

   (3)设备两端有紧急急停按钮和报警装置。

   (4).控制盘加锁定，以防非授权人员修改并设定参数。

   (5)配有独立的配电柜，电路方面进行功能分块。强电、弱电分块，以便维护。

   (6)系统设置过载保护系统。

   触摸屏：

   (1)能设置操作权限，控制:点动、手动、半自动，产量保存、统计及错误信息存储。

   (2在参教设置(工程师级需要设置权限）里要能对程序(各个工位）进行选择设定，实时监控,参数设置等等功能。




   特点Features

   1. 采用伺服油压冲切.速度快捷，分切速度8秒/整片。

   2.适用于各种整面连接的FPC拼板裁切,裁切精度t0.03mm

   3.冲切压力30吨，有油压测温报警功能。

   4. 截切工作台尺寸(L*W) 460mm*400mm

   5. 平台精度滑动平台和模台的水平精度+0.02mm， 伺服马达、伺服驱动器、感应器等组成。通过控制系统完成平台的前后滑动，从而实现FPC的搬运功能，

   6.刀模尺寸最大刀模厚度T= 200mm.可正常进行裁切。

   7.具有自动检测载切高度的功效，高精度导杆、高质量油缸，油泵、松下马达、多油管道、比例阀、电磁阀等完成冲切功能。通过控制系统，可实现压力微调，下压裁切稳定。

   8. 载切工作台抽屉型(裁切完成后裁切桌面自动返还到操作位置)采用伺服电机传动速度快且精度高。

   9.触模屏显示设备生产数量可任设定且设备生产的片数可以由用户手动设定需要设备生产的片数可以由用户手动设定。
