项目 | YSV-4A |

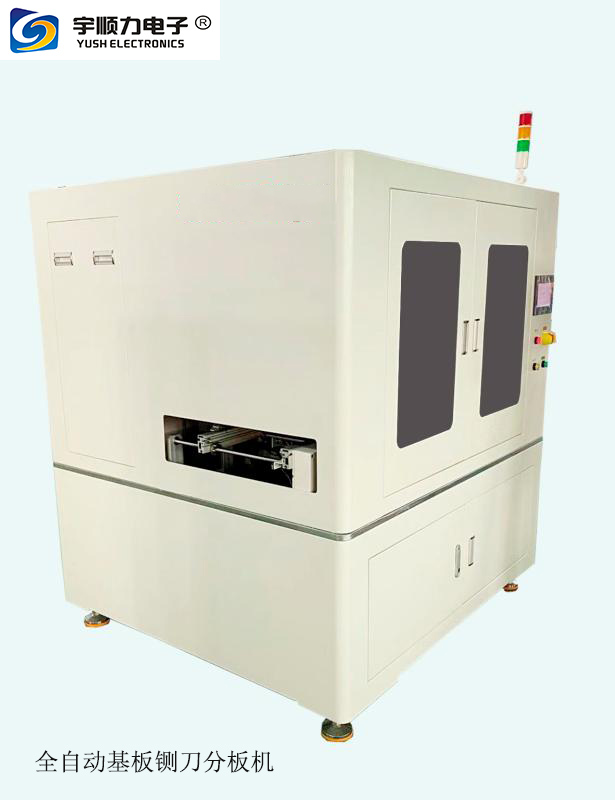

名称 | 半自动铡刀分板机全自动分板机 |
外形尺寸Outline size L/W/H | (L)890X (W)550X(H)1090mm |
刀具尺寸Toolsize | 直刀230*45*6 |
刀具材质Tool material | 进口高速钢 |
刀具品牌Tool brand | 宇顺自制 |
分板厚度Router thickness | 0.5-3.0mm板厚(V-CUT 板厚三分之一) |
分板寸尺 | L100*W200MM (可定制) |
分板速度Router speed | 1刀/2s |
工作气压Air pressure | O.5-0. 8mpa |
工作电压Voltage | 220v可选 |
设备功率Power | 120W |
重量Weight | 约150kg |
产品详情
分板寸尺：L100*W200MM (可定制)
刀具尺寸Toolsize：直刀230*45*6
针对COB光源板开发的分板设备，采用PLC触摸屏控制自动送料分板。
方便分板各种COB基板，球ED铝基板，COB陶瓷板等。
防呆结构设计，操作简易,安全生产。
分板效率比传统分板机快5-6倍。
分切时对元件微应力在200左右,避免锡裂，防止精密零件受损。
气混合式设计，双直刀分切，特别适用与分割精密PCB板。
铡刀式分割，适用于各种厚度PCB板，切板行程厚度2MM以下。
产品简介:
1、PLC精确控制自动化分板，对接上板机，可实现无人值守全自动分板作业。
2、针对半导体产品分板设计。
3、特定料盒自动上料，并且有防呆功能。
4、采用铡刀方式分板，应力小，分板质量高。
5、自动取料，产品自动摆盘，并且可摆进笼。
6、全程无需人工操作，对产品起到一定的保护作用。
人工将装有产品的特定料盒放入机器
机器自动定位料盒，气杆推产品到机器定位治具
机械手夹取产品，送入分板机
分板机按照设定的程序开始分板
后端机械手夹取产品，放入定位冶具
摆盘机械手吸取产品，进行摆盘
机器完成一个工作流程
